GUK防鬆螺帽
自鎖螺母是一種在振動和扭矩作用下抵抗鬆動的螺母。彈性止動螺母和通用扭矩螺母屬於特殊類型,其中螺母的某些部分彈性變形以提供鎖定作用。
它們的鎖定作用是由它們最上面的螺紋扭曲產生的,並且應該能抵抗由衝擊、振動和其他力引起的鬆動。它們具有獨立的功能,可在配合組件的螺紋之間產生摩擦乾擾。
安全鎖緊螺母可重複使用次數有限,因為每次使用螺母時主要扭矩都會下降。自鎖螺母提供了一種更簡單、更具成本效益的解決方案,以防止與振動相關的鬆動。僅使用一個鎖緊螺母,製造公司就可以將多個物體固定在一起,而不必擔心振動會使螺母鬆動。即使在劇烈振動下,它們也能保持穩定並牢固地固定在使用它們的螺栓上。
不需使用華司,安全鎖緊螺母螺紋的特殊形狀有效地防止了故障,同時可以重複使用螺母。此外,由於不需要其他安全元件,因此底座的自我保證減少了組件的數量。螺絲鎖可防止意外鬆開,無需自行處理螺絲。
Description產品說明

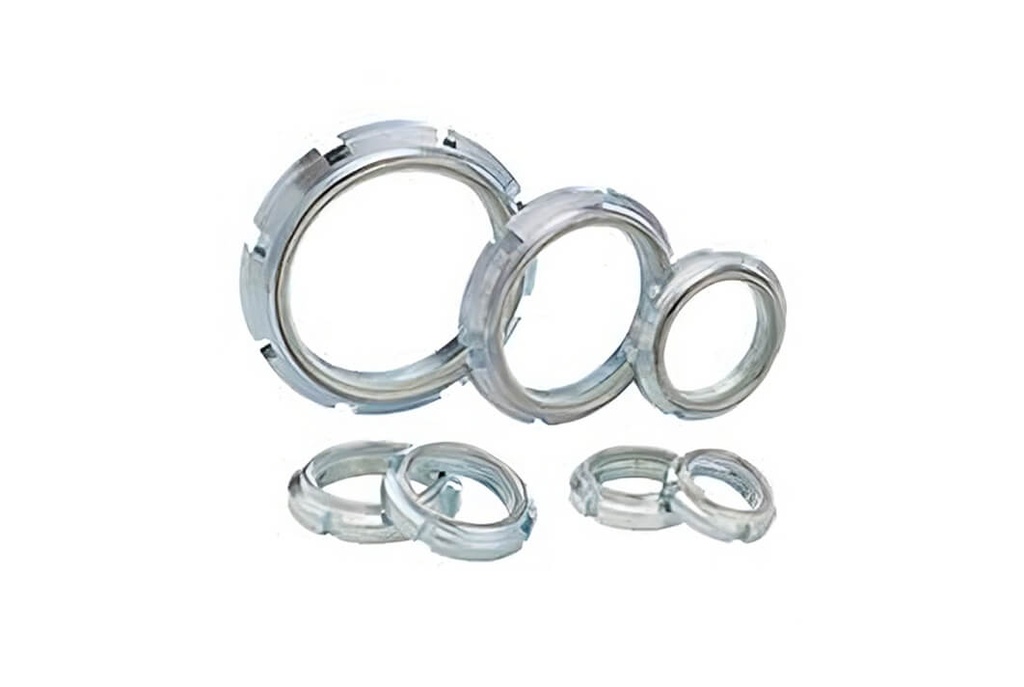

GUK自鎖螺母由於其尼龍PA6墊圈具有自鎖功能。 因此,它們也可以用作固定螺母,並且可以多次使用。螺紋系列主要對應於符合 DIN 981 的圓柱軸承開槽鎖緊螺母。
GUK自鎖螺母增加了尼龍嵌件,位於螺母頂部,在配合螺紋上變形並卡住螺栓或螺柱。 這提供了鎖定功能,產生阻力 - 或主要扭矩 - 將螺母鎖定到位並抵抗振動。
除了尼龍PA6墊圈鎖定功能外,GUK自鎖螺母在螺母的外徑上加工有四個等距的槽,這使勾型扳手可以輕鬆擰緊或鬆開螺母。
這些自鎖螺母不適用於高溫應用。如需進一步查詢,請立即聯繫我們並提出您的要求。
Specifications產品規格
- 不需再加齒型防鬆華司。
- 不需再軸上建槽,節省組裝時間。
- 可容許反覆鎖緊卸下使用。
- 可承受振動,未鎖緊亦能確保完整抗力。
- 表面鍍鋅處理,可防止生鏽。
- 規格:M-10-M100
Item NO. | Thread*pitch | H | h | D | D2 | t | S | No.of | kg |
Grooves | |||||||||
mm | mm | mm | mm | mm | mm | for Hook | |||
GUK00 | M10*0.75 | 7.4 | 4.5 | 18 | 15 | 15 | 3 | 4 | 0.009 |
GUK01 | M12*1.0 | 7.4 | 4.5 | 21 | 18 | 18 | 3 | 4 | 0.009 |
GUK02 | M15*1.0 | 8.4 | 5.5 | 24 | 21 | 21 | 4 | 4 | 0.012 |
GUK03 | M17*1.0 | 8.4 | 5.5 | 28 | 24 | 24 | 4 | 4 | 0.018 |
GUK04 | M20*1.0 | 9.4 | 6.5 | 32 | 27 | 27 | 4 | 4 | 0.025 |
GUK05 | M25*1.5 | 10.3 | 6.5 | 38 | 33 | 33 | 5 | 4 | 0.035 |
GUK06 | M30*1.5 | 10.9 | 6.5 | 44 | 38 | 38 | 5 | 4 | 0.046 |
GUK07 | M35*1.5 | 11.1 | 7 | 50 | 44 | 44 | 5 | 4 | 0.062 |
GUK08 | M40*1.5 | 12.1 | 8.2 | 56 | 50 | 50 | 6 | 4 | 0.08 |
GUK09 | M45*1.5 | 12.1 | 8.2 | 62 | 55 | 55 | 6 | 4 | 0.095 |
GUK10 | M50*1.5 | 12.7 | 8.5 | 68 | 61 | 61 | 6 | 4 | 0.13 |
GUK11 | M55*2.0 | 13.2 | 8.5 | 75 | 68 | 68 | 7 | 6 | 0.16 |
GUK12 | M60*2.0 | 13.2 | 8.5 | 80 | 73 | 73 | 7 | 6 | 0.17 |
GUK13 | M65*2.0 | 14.3 | 9.5 | 85 | 77 | 77 | 7 | 6 | 0.185 |
GUK14 | M70*2.0 | 14.3 | 9.5 | 92 | 84 | 84 | 8 | 6 | 0.23 |
GUK15 | M75*2.0 | 15.3 | 10.5 | 98 | 89 | 89 | 8 | 6 | 0.27 |
GUK16 | M80*2.0 | 16.3 | 11.5 | 105 | 96 | 96 | 8 | 8 | 0.34 |
GUK17 | M85*2.0 | 17.3 | 12.5 | 110 | 100 | 100 | 8 | 8 | 0.39 |
GUK18 | M90*2.0 | 17.5 | 12.5 | 120 | 110 | 110 | 10 | 8 | 0.54 |
GUK19 | M95*2.0 | 18.5 | 13.5 | 125 | 115 | 115 | 10 | 8 | 0.6 |
GUK20 | M100*2.0 | 19.5 | 14.5 | 130 | 120 | 120 | 10 | 8 | 0.68 |
