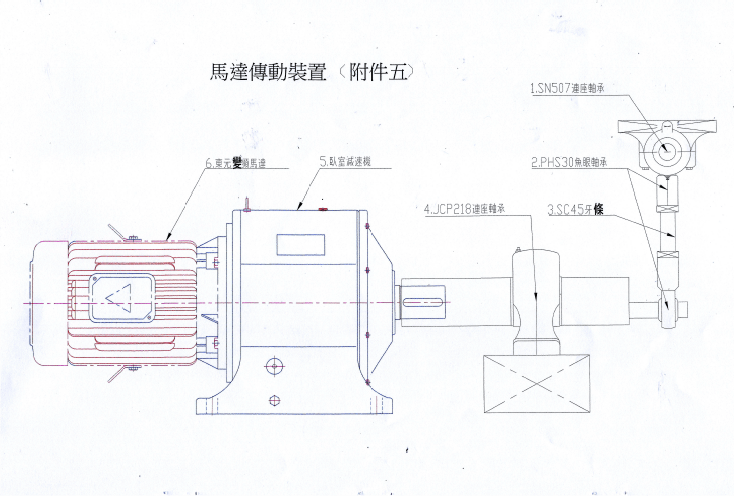

火車車廂晃動機構

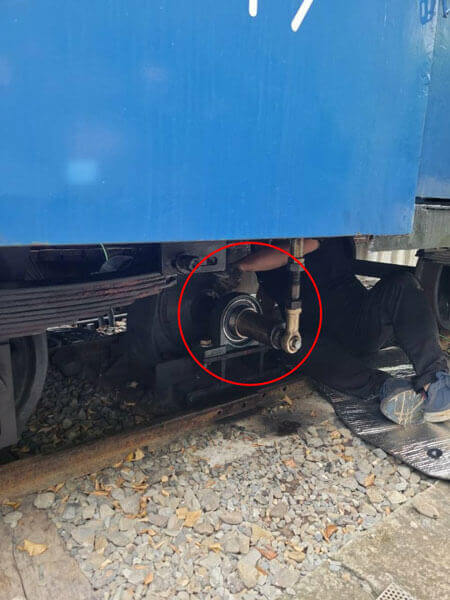

1. SN507軸承箱：

   • 軸承 FAG 22207-E1-K（徳製）
     基本額定負荷 C：79900N（牛頓）＝8147Kgf（公斤力）。
     靜負載額定負荷 Co：85000N（牛頓）＝8667Kgf（公斤力）。

   • 軸承固定圈。
   • FSZ NA507盲蓋。
   • H307軸承套筒 ψ35mm→ψ30mm。
   • SN507軸承箱。

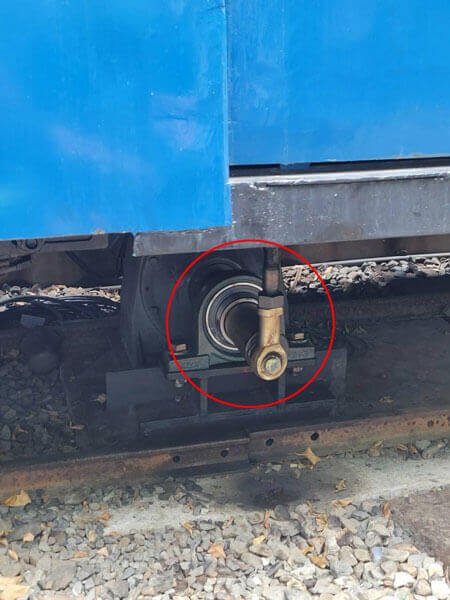

2. 魚眼軸承 PHS30（ψ30×2.0）。
   徑向額定荷重 7370Kgf（公斤力）。
   軸向額定荷重 3960Kgf（公斤力）。
3. 碳鋼牙條 S45C ψ30×2.0 螺牙。
4. 滾動軸承 NZSX UCP218。
   基本額定負荷 C：約10T Kgf（公斤力）。
   靜負載額定負荷 Co：約8T Kgf（公斤力）。
5. 臥式減速機 H-314 ＃ 5HP 1/120比 RPM：15轉
   扭力（T）為165KG/M
   T=μ（摩擦係數）×W（重量）×r（半徑）/η1（減速機傳動效率）
   165=0.15×W×0.15/0.9
   W=6966KG
6. 東元變頻馬達 EVVFYG 5HP 4P
